SmartDAQ能耗采集器
能耗采集器结构:
采用嵌入式平台,具有多个串口、1个CAN接口、1路以太网接口
内置QTouch2.0组态软件,实现多通讯协议支持,可以作为协议转换网关使用
内置SQLite关系数据库系统,具有数据存盘、断点续传、数据完整性保护等功能
实时数据支持标准modbusTCP接口,实现通讯前置功能
支持定制化应用开发
支持远程GPRS、Internet通讯

能耗采集器简介
        SmartDAQ系列智能能耗采集器是专门针对SCADA分层分布系统应用推出的前置智能能耗采集服务器,内置自主研发的QTOUCH2.0组态软件,它是一台完整的嵌入式计算机平台,其内置软件具有众多PLC/IO/仪表的通讯支持,具有实时数据库,具有sqlite3历史数据库,具有开放的modbusTCP上传接口。其具有工程管理的特点,通过PC进行远程组态下载,具有远程监控,远程维护,远程调试的能力。它能够像PC机一样将本地数据远传到数据服务器中,也可以分担远程数据库服务器的压力,将数据本地存储,具有远程查询,断点续传的特点,确保系统的数据完整性。其内置c语言编译接口,用户可以自行开发专用于自己系统特点的应用,更提供高级c++语言的SDK环境,用户组建自己特色的运行系统。

        SmartDAQ广泛应用于钢铁冶金行业能源计量、工程机械车联网、水文水利数据无人值守自动站、电力LCU现地单元串口联网服务器等,其采用ARM9-based RISC高效能处理器,使用了精简内核LINUX嵌入式操作系统,真正实现了工业现场的“3C”(现场控制,现场计算,现场通讯)的要求。它既可以单独使用直接通过自带以太网口向上传输数据,也可以通过无线DTU通信设备接口即时发送数据,还可以和MicroSCADA可编程微控站组合使用形成现地控制单元分层分布应用。

能耗采集器安装尺寸:
外部尺寸:W241mm*H130mm*D38mm
面板开口尺寸:W221mm*H22mm
能耗采集器安装尺寸1
安装尺寸2
安装尺寸3

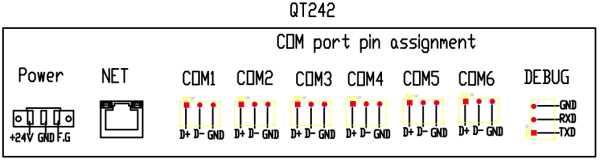

能耗采集器接口定义:

能耗采集器接口定义1

接口定义2

接口定义3

能耗采集器硬件规格:

RISC ARM9 400MHz CPU
嵌入式Linux2.6.30操作系统
内置QTouch2.1跨平台组态软件
128M Flash,128 DDR2内存
4个COM串口
1路IEEE802.3 RJ45 100M/10M以太网接口
音屏接口,支持MP3、WAV等格式
1路隔离电源CAN总线
2个USB2.0 Host
电源范围:DC:9V~40V(一般DC:24V)

工作温度:-20℃~75
存储温度:-40~85
工作湿度:10%RH~90%RH,无凝霜
抗震性能:符合IEC61131-2标准
抗静电性能:2.5kv,符合EN61000-4-2、3级标准
认证标准:EN55011 Class A   EN60000-6-2
CE FCC


型号 QT240 QT241 QT242
USB 2主 2主 2主
COM1 RS232 RS485 RS485
COM2 RS232 RS485 RS485
COM3 RS485 RS485 RS485
COM4 RS485 RS485 RS485
COM5 - - RS485
COM6 - - RS485
以太网 YES YES YES
CANBUS NO CAN2.0 CAN2.0
音频 YES YES YES
SD卡槽 YES YES YES

能耗采集器软件规格:

支持西门子速度最快、最稳定的Profinet协议
支持Profibus
支持TCP/IP、IPX/SPX/NETBIOS、ISO协议
支持MODBUS、CANBUS协议
支持OPC、ODBC协议
支持61850规约、CDT规约、103规约、DNP规约
支持每个供电公司 110KV-0.4KV变电站的调度功能
支持IEC60870-5-101/103/104、IEC60870-5-101/104规约
支持全厂WEB发布功能
支持各种数据库软件开发以及与其他系统如(MES 系统、ERP系统、配电监控系统、供电局调度站监控系统)等实现数据无缝对接、传送、共享
支持能动态挂接多种通讯规约(如SC-1801、部颁CDT,部颁POLLING,DNP3.0 2,MODBUS、103 规约、IEC61850等)内部协议
