舜通云在风景区电力监控的应用案例

作者:舜通智能 来源:www.sitcsys.com 发布时间:2020-04-24 热度:0

    一、基本情况

    ***旅游区耗资过百亿元、总建筑面积达一百多万平方米,项目涵盖博物馆、演艺中心、星级酒店、民宿客栈、十多处人文景点和亲子游乐项目等,包含有5D影院、飞行影院、地下河漂流等娱乐体验项目。

    该区有二十多个配电室和开闭所,一期要将其中18个开闭所和配电室的电力信号传输到中心配电监控室集中监控。

    二、目标要求

    此次企业电力能源管理平台项目建设目标要求系统应遵循标准化和平台化原则,满足安全性、可靠性、创新性的要求,具备良好的可维护性和可扩展性,主要达到如下几点要求:

    1.数据可视化

    对配电以及用电具备数据采集传输管理分析,运行结果分析,负荷分析,电能质量分析,电量统计分析与评估,故障报警、供电系统参数。

    2.为古镇园区能效精细化管理提供数据支撑

    通过数据统计和分析,可以为企业的能效管理和方法提供依据。

    3.具备集中监控和统一管理的功能

    配电室和开闭所分布在整个古镇,不便于集中管理和运维,建设电力能效管理平台可以在中心机房统一监控运维,提高效率。

    三、建设方案

    1、监测点分布

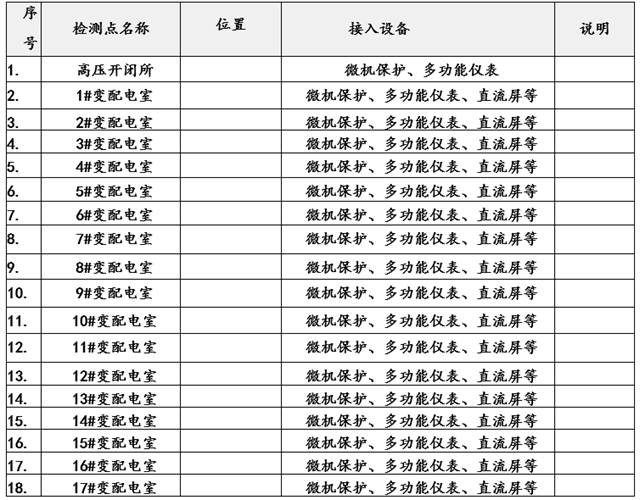

    1.1分布点表:



    接入各种标记2000多只,总共有5个厂家产品。

    1.2采集数据内容:

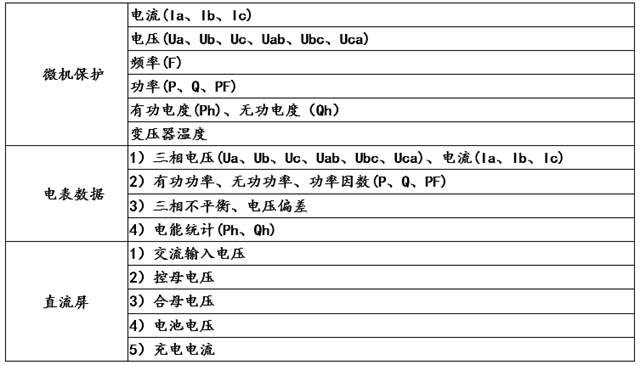

    1.3数据传输方式:

    经过现场的勘察,风景区面积大,配电室分布非常分散,电缆沟管线不能够通到监控中心,如果用有线敷设光纤的方式,要重新开挖,这个方案不成立,只能用4G无线方式传输。

    经过现场测试,有15个配电室移动信号良好,3个配电室电信信号良好,因此15个配电室用移动4G卡,另外3个用电信4G卡。

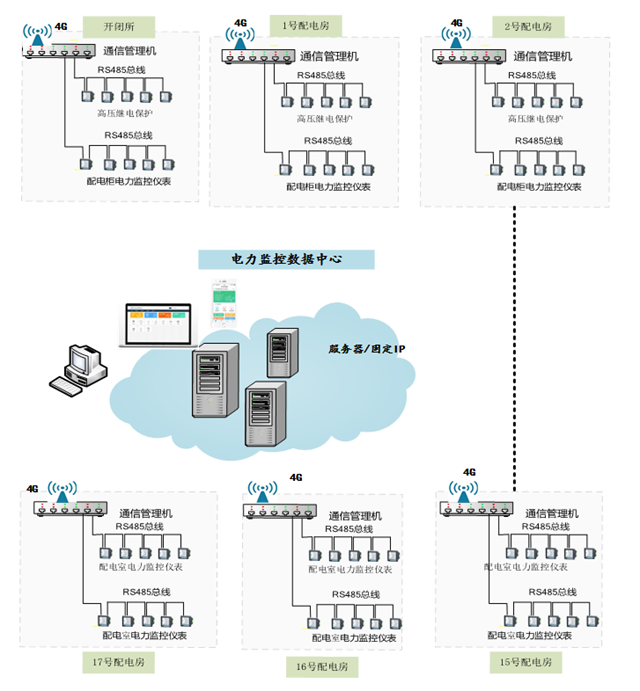

    2.系统拓扑图



    3.通讯管理机介绍

    QT243G智能数据采集器是专门针对SCADA分层分布系统应用推出的前置智能数据采集服务器,内置自主研发的QTOUCH2.2组态软件,它是一台完整的嵌入式计算机平台,其内置软件具有众多PLC/IO/仪表的通讯支持,具有实时数据库,具有sqlite3历史数据库,具有开放的modbusTCP上传接口。其具有工程管理的特点,通过PC进行远程组态下载,具有远程监控,远程维护,远程调试的能力。QT243G智能数据采集器专门为工业设计,广泛应用于电力能源计量、工业现地单元串口联网服务器等,其采用ARM9-basedRISC高效能处理器,使用了精简内核LINUX嵌入式操作系统。它既可以单独使用直接通过自带以太网口向上传输数据,也可以通过无线通信设备接口即时发送数据。

    四、系统功能

    1.数据采集和处理功能

    现场数据采集,通过对现场采集设备发送数据请求指令,接收现场采集设备上传的数据。数据采集可支持MODBUS、DLT645-1997、DLT645-2007等。

    高低压的三相电压,三相电流,有功功率,无功功率、功率因素,电流谐波(2-32次)、电压谐波(2-32次)、三相电流不平衡度、电压偏差,电网频率、用电监测、设备能耗、电能统计、电能质量分析等。

    能够对各监测点的数据实时采集,能够实时计算和分析,可对异常数据产生报警信息,并能向SCADA或其他系统推送数据。

    对用电设备运行状态进行管理,根据实时数据统计出用电设备各类别和时段的电量及负荷特征,为经济运行提供数据依据。

    相关数据信息发布、浏览,报表和画面等信息展示。

    可进行系统配置、人员权限管理、数据备份。

    2.系统运行监视功能

    系统可实现运行监视,在监控界面中,显示整个设备监控系统的网络图,动态刷新显示主接线图上的实时运行参数和设备的运行状态,并支持远程控制功能,系统画面可以根据实际需要进行组态。

    3.故障报警及事件记录

    系统可实现故障报警和事件记录功能,系统在运行时自动记录系统状态变化,操作过程等重要事件。一旦发生事故,可以此为据分析事故原因,为事故追忆提供基础资料。提供声、光、弹框报警的方式。

    4.数据查询功能

    报警查询功能

    本系统可实现报警查询功能,包括系统中各个设备实时报警和历史报警状态和记录。

    系统日志查询功能

    系统可实现日志查询功能,提供用户系统操作记录的登陆记录,用户可根据需求以时间范围,用户名,设备编号为检索条件,检索出对应的系统信息,设备控制信息,设备启停信息,设备维护信息,SOE事件记录信息和报警信息等,让用户及时了解系统日志信息。

    历史数据查询

    系统需实现历史数据查询功能,可根据选取系统中监测的设备,查看其所有监测的参数(电流、电压、功率、功率因数等),查询的起止时和查询的时间间隔均可设置。

    5电能分析功能

    电力分析

    系统可实现电力分析功能,分层次对企业总配网、各配电室、关键用电设备电力参数进行统计分析,包括负荷,功率因数,电压,电流等参数的平均值,最大值,最小值及时刻。

    电能质量分析系统

    系统可实现电能质量分析功能,通过对用户用电情况一定时期的监视,为用户提供频率偏差、电压三相不平衡、功率因数、谐波含量的分析,使用户了解当前的电能质量情况(需仪表具有此测量功能)。

    五、平台功能展示

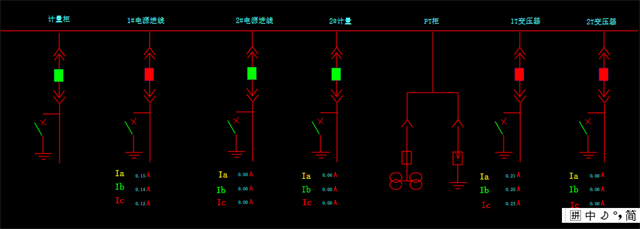

    1.一次接线图



    2.用电参数

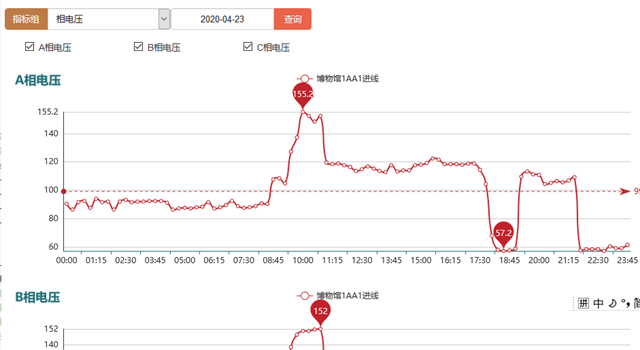

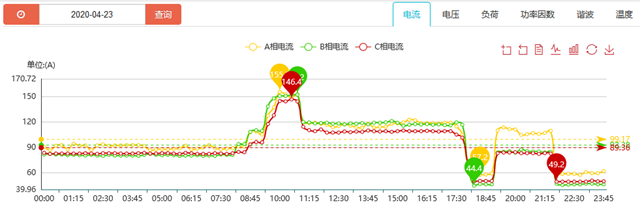

    显示站点的电压、电流、功率因数等曲线信息。

    3.指标关联

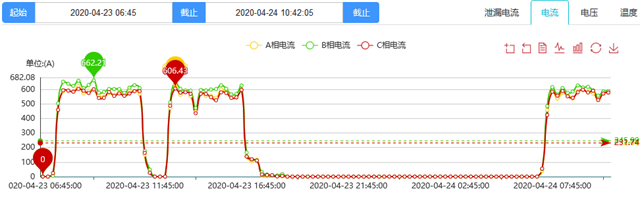

    勾选站点的多个设备回路进行电压、电流等同一时间段的数据对比分析。

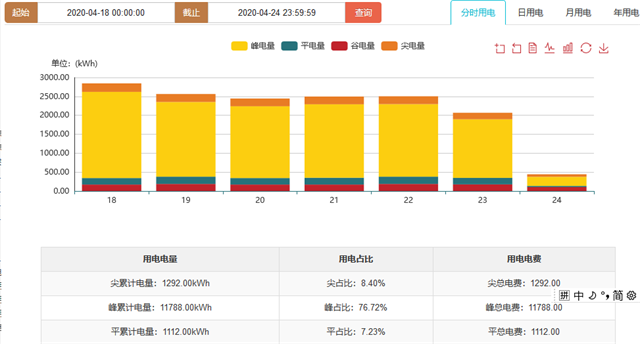

    4.电量分析



    用电量的分析,可根据不同的费率(尖、峰、平、谷)方案来预价。可以增

    加新的方案,不同的费率时段)和价格。

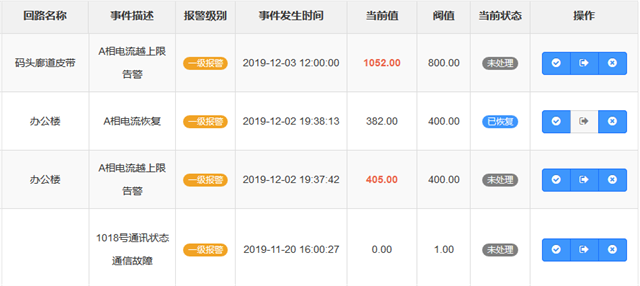

    5.历史报警



    这里记录用户的报警。报警包含:电压,电流等越线报警;开关量报警;事件报警;其他报警。

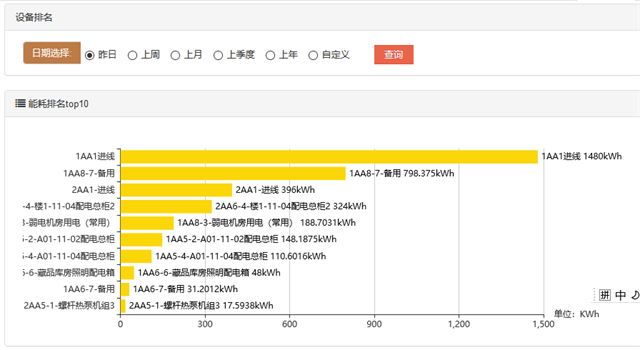

    6.能效排名



    能耗排名主要用户多个设备能耗的排名。

    7.电能质量

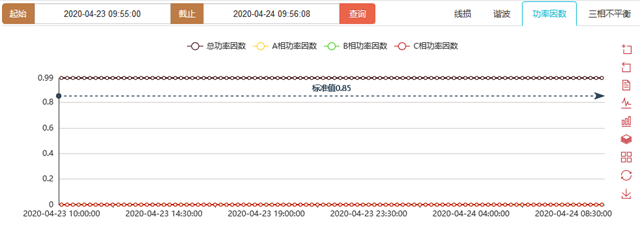

    用电质量主要分析的参数有:功率因数,谐波,三项不平衡,线损等项目。

    8.需量分析



    需量,指定的时间周期内,需量周期中测得的平均功率值,称为电能需量。在一定时间周期内测得的平均功率最大值,称为电能的最大需量。

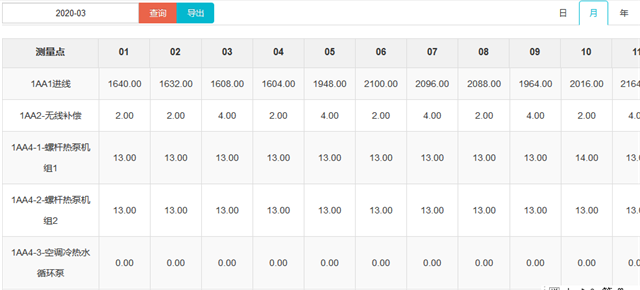

    9.电量统计报表



    电量统计报表主要是记录用户设备的电能消耗。主要有“日报表”,“月报表”,“年报表”。点击“导出”按钮即可导出报表。

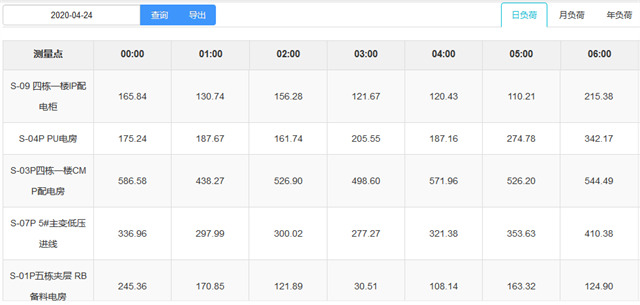

    10.负荷统计报表



    电量统计报表主要是记录用户设备的负荷。主要有“日报表”,“月报表”,“年报表”。点击“导出”按钮即可导出报表。

    11.安全用电监控
